7 mai 2015

Arrondir les angles dans SketchUp 2015 en 1 clic

Si vous lisez ce blog, c'est sûrement parce que vous voulez gagner en productivité. Et j'ai une excellente nouvelle à vous annoncer : SketchUp 2015 possède une nouvelle fonctionnalité cachée. Cette nouveauté vous permet d'arrondir les angles en 1 clic !


L'outil Arc est familier aux SketchUpiens (ou SketchUpistes ?) de longue date. Cet outil est accessible via la barre d'outils ou le menu Dessiner. Depuis la version 2015 de SketchUp, cet outil a été optimisé ! La preuve dans la formation SketchUp suivante.

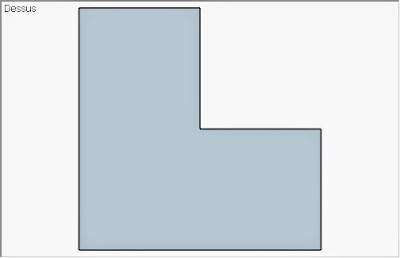

On considère que nous avons une forme polygonale dont on veut arrondir les angles en 2D.

arrondir les angles dans Sketchup 2015
  • Cliquez sur l'outil Arc par 2 points

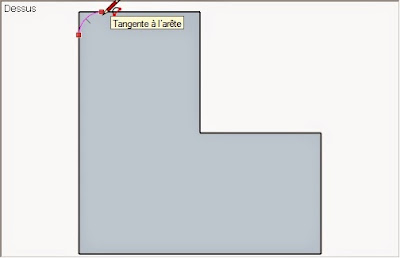

  • Cliquez sur un 1er point puis posez la souris sur un 2ème point pour dessiner l'arrondi.
    SketchUp vous indique gentiment en rose que l'arc est tangent. Sympa, non ?
arrondir les angles dans Sketchup 2015
  • Double cliquez rapidement sur le 2ème point pour terminer le dessin du 1er arc.

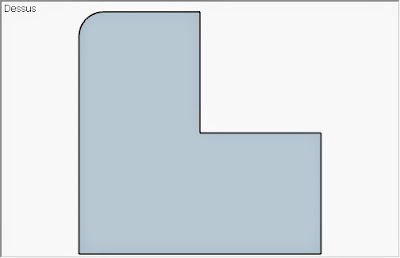

    Vous obtenez ceci :
arrondir les angles dans Sketchup 2015

  • Pour arrondir les autres angles du polygone, cliquez rapidement 2 fois de suite dans chacun d'eux :
arrondir les angles dans Sketchup 2015

Étonnant, non ? SketchUp 2015 recèle décidément beaucoup de trésors cachés !
Je vous les décris dès que j'en ai connaissance sur ce blog, dans mes livres, mes vidéos ou lors d'une formation SketchUp en présentiel. À suivre !

Pour une formation SketchUp ou pour nous confier vos modélisations, contactez-nous :
>>> FORMATION SketchUp et MODELISATION SketchUp
