16 septembre 2014

Dessiner un mur avec pied-droit sous rampant de toiture

Dans la vidéo de formation SketchUp Effectuer des opérations sur les solides , nous avions vu la notion de groupe solide. Dans la formation qui suit, je vous propose de voir l'utilisation pratique que l'on peut faire de cette barre d'outils.





Situation

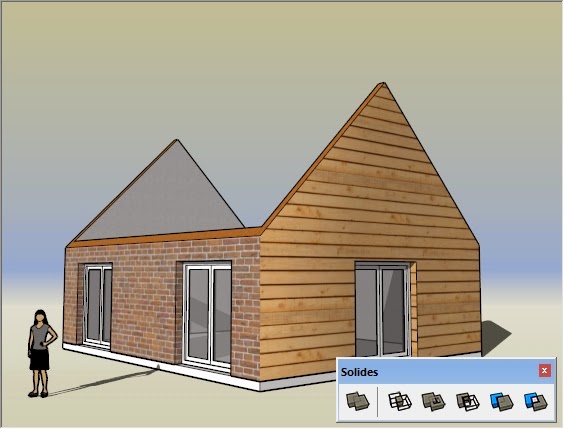

Soit une maison individuelle formée par un groupe Murs et un groupe Toiture. Les murs dépassent largement la toiture.

Objectifs
L'objectif est de couper les murs, de les tailler afin qu'ils s'arrêtent sous la toiture de manière à obtenir un pied-droit.

Méthode
Sélectionnez la toiture et allez dans le menu Edition-Copier :
Dans la barre d'outils Solides, cliquez sur le bouton Soustraire (4ème en partant de la gauche) et cliquez sur le groupe Murs. Vous obtiendrez ceci  :
Entrez dans le groupe Murs. Sélectionnez la partie supérieure et faites un clic droit. Choisissez Effacer dans le menu contextuel et sortez du groupe :
Vous devriez obtenir le résultat suivant :
Allez dans le menu Edition-Coller sur place. La toiture copiée précédemment vient se coller exactement au même endroit !
Rapide et très efficace ! C'est un plaisir de dessiner et de faire de l'architecture dans SketchUp, n'est-ce pas ?
