Comment composer comme un Dieu avec les tracés régulateurs dans SketchUp

L'angoisse de la page blanche vous connaissez ? J'en suis sûr. Alors vous devez sans doute connaître l'angoisse de la composition qui va avec. Tout créateur (et je suis certain que vous en êtes un ou une, vous qui lisez ces lignes) appréhende ce moment de doute qui précède la création de toute chose : projet de maison, design, espace, etc. C'est normal ! Pour sortir de cette torpeur il existe une solution : travailler sur une trame et/ou utiliser des tracés régulateurs !

Travailler sur une grille : le tracé régulateur le plus simple


Tout technicien, artiste ou créateur, tout domaine confondu, a besoin de repères historiques sur lesquels s'appuyer. On peut bien entendu se contenter de copier les tracés régulateurs existants. Je vous propose plutôt de vous en inspirer en créant votre trame personnelle.

Un exemple historique de trame inspirante est celle de Theo van Doesburg dans le tableau Counter-Composition VI de 1925 :
traces regulateurs sketchup
Reproduction de J-Luc Clauss de l'oeuvre peinte de
Theo van Doesburg - Counter-Composition VI 1925
Tate Gallery, London, UK

Voici un exemple d'utilisation de la trame de Van Doesburg pour un projet d'architecture :
traces regulateurs sketchup

Dans SketchUp, il existe plusieurs plugins permettant de dessiner des grilles paramétrables :
traces regulateurs sketchup




Les tracés régulateurs basés sur des rapports de proportion

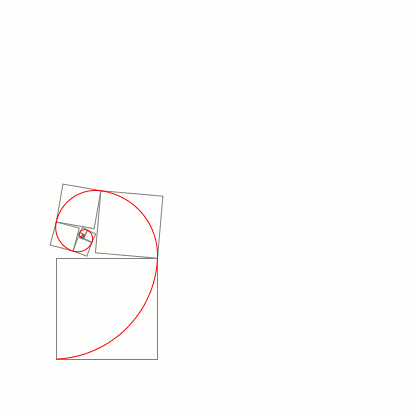

Le tracé régulateur le plus connu est nul doute le nombre d'or qui remonte à l'époque de la Renaissance.
traces regulateurs sketchup
Le Nombre d'or - wikipedia

Dans SketchUp, il existe une gamme d'extensions facilitant le tracé de proportions "divines" :


traces regulateurs sketchup
Publié sur la page www.facebook.com/ArchDaily/


Dessiner "au crayon" dans SketchUp


Lorsqu'on dessine à la main on trace des lignes de repère au crayon de manière à pouvoir les gommer plus tard.

Dans SketchUp, ces lignes de repère sont représentées sous forme de traits discontinus. Il est maleureusement impossible à ma connaissance (si quelqu'un connaît le plugin magique, merci de laisser un message) de tracer directement des arcs ou des cercles sous forme de traits discontinus. Pour travailler sur vos rapports de proportions, il faut donc d'abord les dessiner en lignes pleines puis les transformer en traits discontinus par la suite.

Vous trouverez avantage à combiner les outils suivants :
  • L'Outil Mètre : l'indispensable outil de SketchUp pour tracer des lignes de repère
  • Le plugin Arcs Circles + : un bel arsenal pour dessiner des arcs et des cercles
  • Le plugin Construction Line : pour transformer des lignes pleines en traits discontinus
  • Le plugin Selection Toys : pour optimiser la sélection de vos tracés



Un peu d'inspiration pour aller plus loin


minecraft sketchup
En connaissant les origines des tracés régulateurs (et leurs enjeux) vous saurez où trouver des ressources pour développer votre imagination créatrice.

Pour les débutants et ceux souhaitant découvrir la création architectural en s'amusant je vous conseille mon livre se proposant de mixer Minecraft et SketchUp.







En outre, voici quelques liens vers des ressources inspirantes :
